Coroas (Bits)

A coroa é uma peça obrigatória no barrilete, responsável por realizar o furo propriamente dito, pois é a ferramenta cortante por rotação. A ICEMS possui uma linha vasta de coroas para obtenção de testemunhos, projetadas para trabalhar nas mais diversas formações rochosas.

Basicamente há duas famílias de coroas: as Coroas Diamantadas (Diamond Bit) e as Coroas de Widia (Tungsten Carbide Bit). Ambas se diferenciam pelo material cortante (diamante ou widia), e por isso, possuem o mesmo “corpo” (rosca, diâmetro externo e diâmetro interno).

Elas seguem o padrão de medidas da DCDMA e dessa forma possuem o princípio telescópico, assim como as sapatas e os revestimentos, o que permite a qualquer diâmetro passar por dentro de outro de tamanho superior a ele.

Abaixo é apresentada a tabela de medidas, que servem tanto para as Coroas Diamantadas como para as Coroas de Widia:



Coroa p/ Barrilete Convencional
Simples e Duplo Móvel
Ø Ext. (OD) Ø Int. (ID)
mm mm
TAW 47,63 33,27
LTW 47,80 35,50
AWG-AX, AWM, AWl, AWD 47,63 30,10
AWT 47,63 32,66
BWG-BX, BWM, BWl, BWD 59,56 42,04
BWT 59,56 44,45
NWG-NX, NWM, NWl, NWD 75,31 54,74
NWT 75,31 57,50
HWG-HX, HWM, HWl, HWD 98.80 76,20
HWT 98.80 81,00
PWF 120,02 92,14
SWF 145,67 112,95
UWF 174,40 139,70
ZWF 199,52 165,48
Coroa p/ Barrilete
WireLine
Ø Ext. (OD) Ø Int. (ID)
mm mm
A 47,63 27,00
B 59,56 36,40
N 75,31 47,63
N2 75,31 51,00
H 95,55 63,50

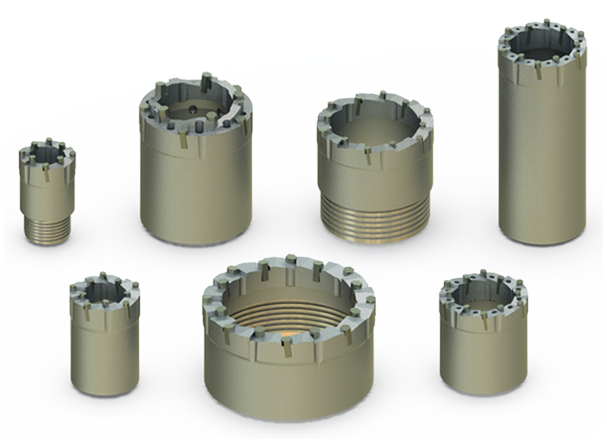

  • Coroa de Widia (Tungsten Carbide Bit) - Amostradora
  • As coroas são serrilhadas, com uma pastilha sextavada ou oitavada em cada “serrilho”, possuindo saídas d’água laterais ou frontais. Executam os furos recuperando o testemunho com o mesmo diâmetro das coroas diamantadas e são mais indicadas para formações moles como folhelhos, calcários, etc...

    Coroa de Widia


  • Coroa Diamantada (Diamond Bit)
  • Para a fabricação das coroas diamantadas são utilizados diamantes sintéticos e naturais (importados) de alta qualidade e rigorosamente selecionados quanto ao tamanho, grau e formato para garantir um excelente desempenho por metro perfurado.

    Uma coroa diamantada é, basicamente, o resultado da união de três itens pelo processo de infiltração:


    • Diamantes;
    • Matriz;
    • Corpo.

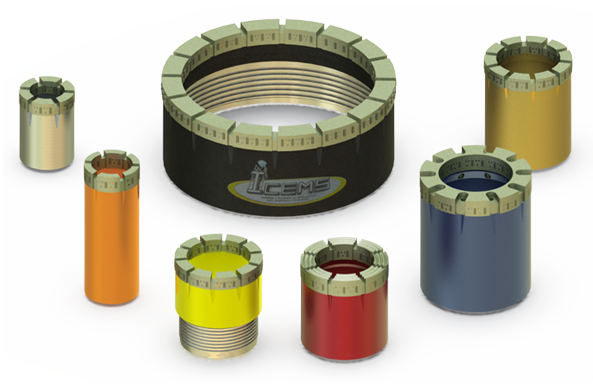

  • Coroa Impregnada (Impregnated Bit) - Amostradora
  • A matriz das coroas impregnadas é constituída por pequenos diamantes naturais e sintéticos, uma mistura especial de pós-metálicos e pastilhas de carboneto de tungstênio (widia) nas laterais. Os diamantes são misturados com os pós-metálicos, dando uma consistência uniforme, e à medida que se desgastam novos diamantes são expostos, de tal maneira que a coroa é utilizada até seu desgaste total.

    As características da matriz da coroa são determinadas conforme o tipo de rocha a ser perfurado, por isso, informações sobre a rocha são cruciais para o bom rendimento da coroa.

    Coroa Impregnada

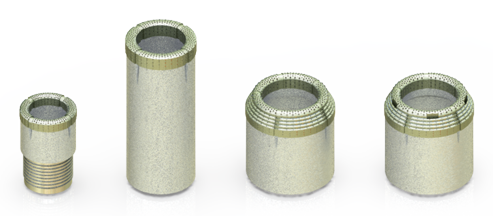

  • Coroa Cravada (Surface Set Bit) - Amostradora
  • Após rigorosa seleção, os diamantes são colocados (cravados) manualmente um a um por técnicos especializados com mais de 25 anos de experiência na área.

    As coroas cravadas convencionais (W) possuem perfil semi-redondo, enquanto as WireLine possuem 4 degraus com perfil semi-redondo. Quanto às saídas d’água, podem ser laterais (padrão) ou frontais/laterais.

    Coroa Cravada

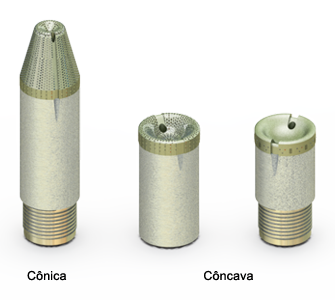

  • Coroa Impregnada e Cravada - “Não Amostradora” (Non Coring Bit)
  • Na sondagem a diamante existem projetos em que não há a necessidade de recuperação de testemunho, como é o caso em perfurações de desmonte, injeção de cimento, ancoragem de equipamentos, etc... Para estes casos se utilizam coroas diamantadas maciças/destruidoras.

    Elas podem ser Cônica, para estratos duros, ou Côncava, para formações relativamente moles.

    Coroa Impregnada e Cravada
